AI 데이터센터, 전기 먹는 하마의 심장을 바꾸다: SiC & GaN 전력반도체 심층 분석

「AI 전력 인프라 완전정복」 연재 · 5번째 글
지금까지의 연재:
1. AI가 전기를 먹어치울 때: 데이터센터발 전력 인프라 대격변 완전 해설
2. AI 전력 인프라 관련주 총정리: 밸류체인으로 보는 핵심 종목 지도
3. AI가 부른 전력 대란, 변압기 슈퍼 사이클은 왜 이제 시작인가?
4. AI가 원자력 발전을 깨웠다: 새로운 투자의 시대

AI 기술이 세상을 바꾸고 있다는 이야기는 이제 누구에게나 익숙합니다. 하지만 화려한 AI 모델의 이면에는 우리가 상상하는 것 이상의 거대한 인프라가, 그리고 그 인프라를 지탱하는 막대한 양의 전기가 소모되고 있습니다. 이 ‘전기 먹는 하마’가 바로 AI 데이터센터입니다.

문제는 단순히 전기를 많이 쓰는 것에서 그치지 않습니다. 발전소에서 만들어진 전기가 복잡한 과정을 거쳐 최종적으로 AI 칩(GPU)에 도달하기까지, 상당량이 쓸모없는 열로 사라져 버리는 구조적 비효율이 존재해왔습니다. 이 문제를 해결하지 못하면 AI 시대의 발전 자체가 발목을 잡힐 수 있습니다.

오늘 이 글에서는 바로 이 지점에서 시작되는 거대한 산업 지형의 변화를 다루고자 합니다. 기존 실리콘(Si) 반도체의 한계를 넘어, AI 데이터센터의 ‘심장’ 역할을 할 차세대 전력반도체, 실리콘카바이드(SiC)와 질화갈륨(GaN)이 왜 지금 주목받는지 그 구조를 차분히 들여다보겠습니다.

전력의 15%가 공중분해? AI 데이터센터의 ‘새는 물탱크’ 문제

가장 먼저 현재 AI 데이터센터가 안고 있는 근본적인 문제부터 살펴보겠습니다. 바로 전력 손실 문제입니다.

[현황] 우리가 가정에서 쓰는 220V 교류(AC) 전기처럼, 데이터센터 역시 유틸리티망으로부터 고압의 교류 전력을 공급받습니다. 하지만 AI 연산의 핵심인 GPU 칩은 1볼트(V) 미만의 아주 낮은 직류(DC) 전기로 작동합니다 ^[4]. 이 거대한 전압 차이를 맞추기 위해, 전기는 데이터센터 안에서 여러 단계에 걸쳐 변압되고, 교류에서 직류로, 또다시 직류에서 다른 전압의 직류로 계속해서 모습을 바꾸게 됩니다.

[메커니즘] 이 변환 과정은 마치 구멍이 여러 개 뚫린 물탱크와 같습니다. 물을 한 탱크에서 다른 탱크로 옮겨 담을 때마다 약간의 물이 새어 나가듯, 전기도 변환 단계를 거칠 때마다 2~4%씩 손실되어 열로 바뀌어 버립니다 ^[1]. 기존의 400V 교류 배전 시스템에서는 이 변환 과정이 무려 4~5단계에 달했습니다 ^[1].

[데이터 근거] 각 단계의 손실이 쌓이고 쌓여, 발전소에서 보낸 전력의 최대 8~15%가 최종 GPU에 도달하기도 전에 사라지는 구조적 비효율이 발생합니다 ^[1]. 수십만 킬로와트(kW)를 소모하는 데이터센터 규모를 생각하면, 이는 도시 하나가 쓸 수 있는 어마어마한 양의 전기가 매 순간 버려지고 있다는 의미입니다.

한 줄 정리: 기존 데이터센터는 전기를 GPU까지 보내는 과정에서 여러 번 변환을 거치며 최대 15%의 막대한 전력 손실을 겪고 있습니다.

해법의 등장: 더 넓은 고속도로, 800V HVDC 아키텍처

이 ‘새는 물탱크’ 문제를 해결하기 위해 업계가 꺼내든 카드가 바로 ‘800V 고압직류(HVDC)’라는 새로운 설계 방식입니다.

[현황] 800V HVDC는 이름 그대로, 데이터센터 내부의 전력망 전압을 800볼트 직류로 크게 높여 전기를 배송하는 기술입니다. 이는 전력 변환의 비효율을 근본적으로 해결하기 위한 구조 변경에 해당합니다.

[메커니즘] 원리는 간단합니다. 전력(Power)은 전압(Voltage)과 전류(Current)의 곱(P=V×I)으로 계산됩니다. 같은 양의 전력을 보낼 때, 전압을 2배로 높이면 전류는 절반으로 줄어듭니다. 전선에서 열이 발생하는 주된 원인인 저항 손실은 전류의 제곱에 비례(I²R 손실)하기 때문에, 전류가 절반으로 줄면 전력 손실은 4분의 1로 극적으로 감소합니다. 이는 마치 좁은 도로에 차가 많아 정체가 생기는 대신, 차선을 넓고 빠르게 뚫어 원활한 소통을 만드는 것과 같습니다.

[데이터 근거] 800V HVDC 구조를 도입하면, 불필요한 교류-직류 변환 단계를 생략하고 전체 변환 과정을 1~2단계로 대폭 축소할 수 있습니다 ^[1]. 그 결과, 누적 전력 손실률은 기존 8~15%에서 1~3% 수준으로 획기적으로 낮아집니다 ^[1]. 또한, 낮은 전류 덕분에 더 얇은 구리선을 사용할 수 있게 되어, 데이터센터 내 구리 인프라 사용량을 30~45%까지 절감하는 부수적 효과도 얻게 됩니다 ^[5][6].

한 줄 정리: 800V 고전압 직류 시스템은 전력 변환 단계를 줄여 손실을 1~3%로 낮추고, 전력망의 효율을 극대화하는 핵심 기술입니다.

실리콘의 한계, 새로운 재료가 필요한 시대

새로운 800V 고속도로가 깔렸지만, 이 위를 달릴 자동차 역시 기존과는 달라야 합니다. 바로 이 지점에서 차세대 전력반도체가 등장합니다.

[현황] 지난 수십 년간 전력 제어에 사용된 반도체는 ‘실리콘(Si)’이었습니다. 하지만 실리콘은 물리적 한계에 도달했습니다. 특히 높은 전압을 다루는 환경에서는 효율이 급격히 떨어지며 많은 에너지를 열로 낭비합니다 ^[34].

[메커니즘] 이를 재료의 ‘밴드갭(Bandgap)’ 차이로 설명할 수 있습니다. 밴드갭은 전자가 얼마나 자유롭게 움직일 수 있는지를 나타내는 에너지 장벽인데, 이 갭이 넓을수록(Wide Bandgap) 반도체는 더 높은 전압과 온도, 그리고 더 빠른 스위칭 속도를 견딜 수 있습니다. 실리콘은 이 밴드갭이 좁아 고속도로(고전압)에 진입하면 엔진(소자)이 과열되어 버티지 못하는 것과 같습니다.

[데이터 근거] 실리콘 기반 반도체는 600V 미만의 전압에서만 제 성능을 내며, 그 이상에서는 에너지 손실이 심화됩니다 ^[33]. 반면, 실리콘카바이드(SiC)는 실리콘 대비 3배의 전력 및 열 처리 능력을 바탕으로 650V에서 최대 3,300V의 고전압을 견뎌냅니다 ^[33]. 또 다른 신소재인 질화갈륨(GaN)은 실리콘보다 50배에서 100배나 빠른 스위칭 속도를 구현해, 전력 변환 장치를 훨씬 작고 효율적으로 만들 수 있게 합니다 ^[34].

한 줄 정리: 기존 실리콘 반도체는 고전압 환경에서 효율이 급감하는 한계가 있어, 더 높은 전압과 빠른 속도를 견디는 신소재 SiC와 GaN으로의 대체가 필수적입니다.

SiC는 중장거리, GaN은 단거리: 데이터센터 안의 역할 분담

그렇다면 SiC와 GaN은 서로 경쟁하는 관계일까요? 그렇지 않습니다. 오히려 둘은 데이터센터라는 하나의 시스템 안에서 각자 가장 잘하는 역할이 나뉘어 있습니다.

[현황] SiC와 GaN은 각자의 물리적 특성에 따라 최적의 효율을 내는 전압과 응용 분야가 다릅니다. 이는 AI 데이터센터의 복잡한 전력망 속에서 이 두 소재가 서로를 보완하며 함께 쓰이는 이유입니다.

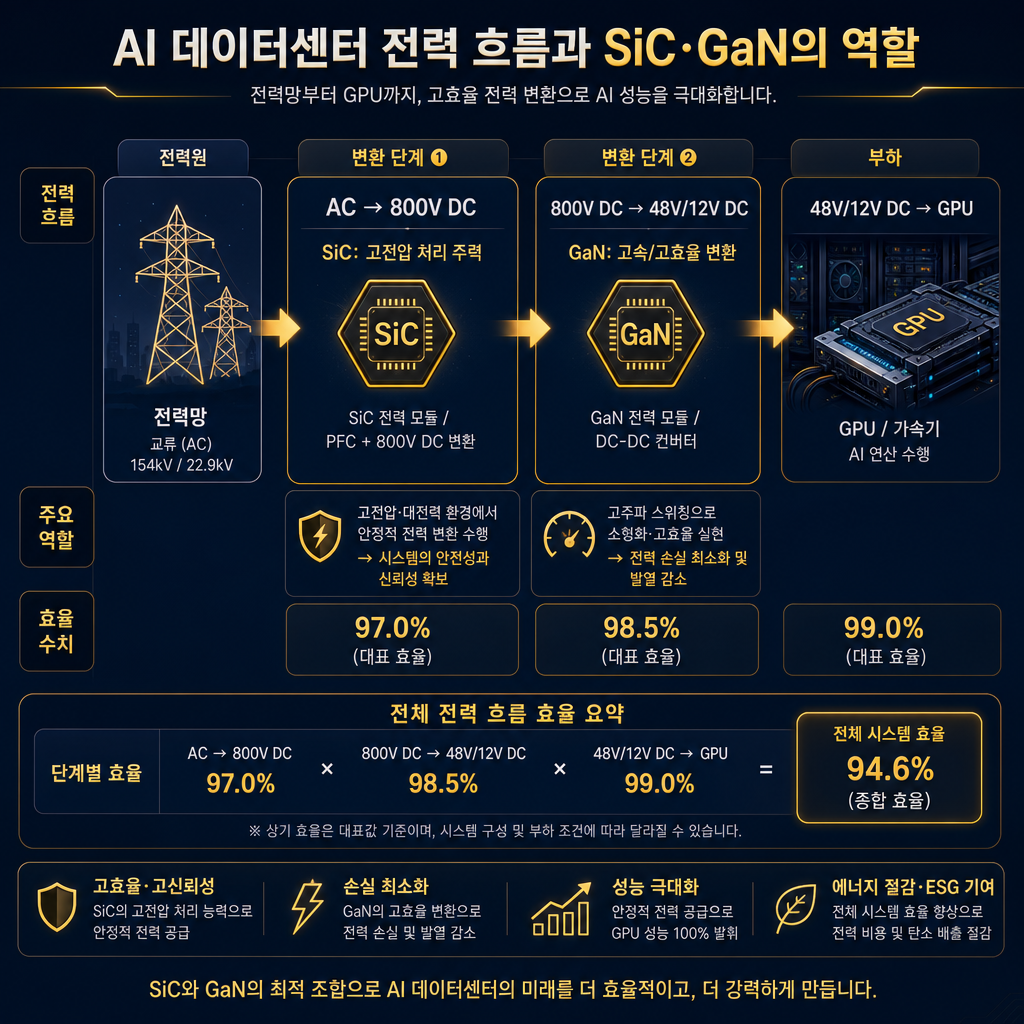

[메커니즘] 비유하자면, SiC는 고속도로를 달리는 대형 트럭과 같습니다. 대량의 전력(600V~1,700V)을 안정적으로 운송하는 데 특화되어 있습니다 ^[24]. 반면 GaN은 도심의 좁은 길을 빠르고 민첩하게 누비는 배달 오토바이와 같습니다. 최종 목적지(GPU) 바로 앞에서 전력을 빠르고 정밀하게, 그리고 아주 작은 크기로 변환하는 데 최적화되어 있습니다 ^[27].

[데이터 근거] AI 데이터센터에서는 외부 전력을 800V DC로 변환하는 첫 관문에 주로 SiC 소자가 활용됩니다 ^[26]. 그리고 이 800V를 서버 메인보드가 쓰는 12V나 48V로 낮추는 전원공급장치(PSU)에는 GaN이 투입됩니다. GaN 기반 PSU는 97~98%의 변환 효율을 기록해, 실리콘 기반 PSU의 92~94%를 가볍게 상회합니다 ^[2]. 더 나아가, 최신 기술은 SiC와 GaN을 함께 사용하여 역률보상(PFC) 최고 효율을 99.3%까지 끌어올리고 전력 손실을 기존 대비 30%나 줄였습니다 ^[3].

한 줄 정리: 데이터센터 내에서 SiC는 고전압을 다루는 핵심 역할을, GaN은 최종 단계에서 빠르고 효율적인 전력 변환을 담당하며 서로의 시장을 보완합니다.

흔들리는 전기차, 믿을 건 AI: 새로운 수요처로의 전환

이러한 기술적 변화는 전력반도체 기업들의 사업 전략에도 큰 영향을 미치고 있습니다. 기존의 가장 큰 시장이었던 전기차(EV) 시장의 변동성이 커지면서, AI 데이터센터가 새로운 ‘믿는 구석’으로 떠오르고 있습니다.

[현황] 본래 SiC 전력반도체 시장의 성장을 이끌었던 가장 큰 동력은 전기차였습니다. 하지만 최근 전기차 시장의 성장세가 주춤하면서, 관련 기업들은 새로운 성장 동력을 찾아야 하는 상황에 놓였습니다.

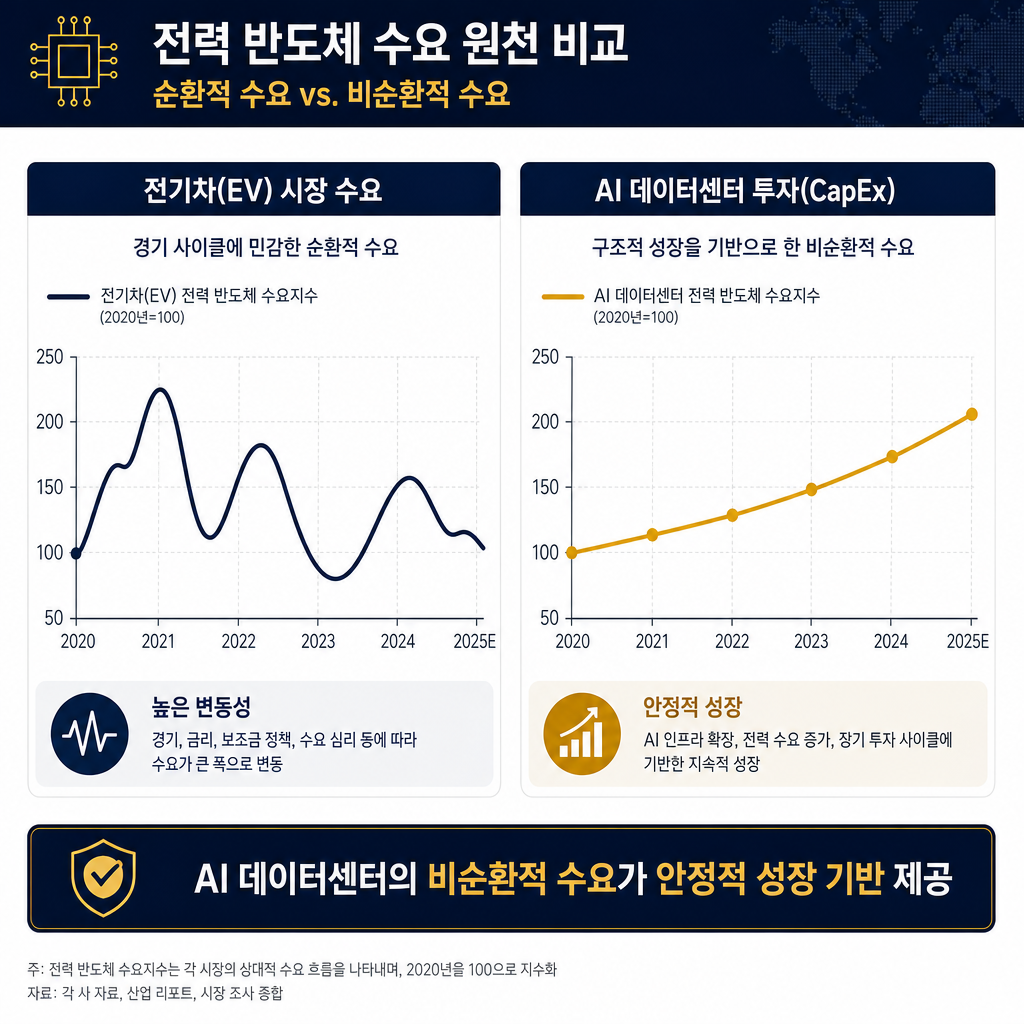

[메커니즘] 여기서 두 시장의 수요 특성 차이가 중요해집니다. 전기차 시장은 최종 소비자의 구매력, 즉 경기 사이클에 민감하게 반응하는 ‘순환적(Cyclical)’ 수요의 성격이 강합니다. 경기가 나빠지면 소비자들이 차 구매를 미루는 것과 같습니다. 반면, AI 데이터센터 투자는 아마존, 구글, 마이크로소프트와 같은 거대 기술 기업(하이퍼스케일러)들이 수립한 다년간의 막대한 자본지출(CapEx) 계획에 따라 집행됩니다. 이는 단기적인 소비 심리와 무관하게 꾸준히 이어지는 ‘비순환적(Non-cyclical)’ 수요의 특성을 가집니다 ^[31].

[데이터 근거] 실제로 전기차 시장은 2023년부터 2025년 사이 심각한 재고 사이클과 함께 시장의 변동성을 드러냈습니다 ^[31]. 이러한 상황 속에서 나비타스(Navitas)와 같은 주요 전력반도체 기업들은 모바일, 가전 등 경기 민감 시장에 대한 의존도를 줄이고, AI 데이터센터 및 관련 에너지 인프라 시장에 대한 투자와 집중도를 높이는 전략적 재편을 공식화하고 있습니다 ^[20][30].

한 줄 정리: 변동성이 큰 전기차 시장과 달리, AI 데이터센터는 거대 기업들의 장기 투자에 기반한 안정적이고 꾸준한 수요처로 부상하고 있습니다.

승자의 조건: 원재료부터 완제품까지, 수직계열화의 힘

AI 데이터센터라는 새로운 황금 시장이 열렸지만, 이 과실은 아무나 따먹을 수 없습니다. 특히 SiC 반도체 시장의 독특한 원가 구조는 진입장벽을 매우 높게 만들고 있습니다.

[현황] SiC 반도체 제조는 기술적으로 매우 까다롭고 비용이 많이 듭니다. 특히 소자의 성능과 가격을 결정하는 핵심 요소인 ‘웨이퍼 기판’의 원가 비중이 절대적입니다.

[메커니즘] 웨이퍼 기판(Substrate)이란 반도체 칩을 만드는 얇은 원판으로, 모든 공정의 출발점입니다. 일반 실리콘 웨이퍼와 달리 SiC 웨이퍼는 고온·고압에서 단결정을 성장시키는 과정이 매우 복잡하여 생산 비용이 비쌉니다. 이 때문에 전체 공급망에서 원재료인 기판을 직접 생산할 수 있는 능력, 즉 ‘수직계열화(Vertical Integration)’가 원가 경쟁력과 공급 안정성을 확보하는 결정적 무기가 됩니다.

[데이터 근거] 미국 에너지부(DOE)의 자료에 따르면, SiC 반도체 소자 전체 원가에서 웨이퍼 기판이 차지하는 비중은 무려 50%에 달합니다 ^[8]. 여기에 더해, 생산 효율을 높이기 위한 8인치(200mm) 대구경 웨이퍼로의 전환이 또 다른 경쟁력의 분수령이 되고 있습니다. 기존 6인치(150mm) 웨이퍼 대비 200mm 웨이퍼는 한 장에서 약 70% 더 많은 칩을 생산할 수 있어, 제품 단가를 크게 낮출 수 있기 때문입니다 ^[10].

한 줄 정리: SiC 시장에서는 원가의 50%를 차지하는 웨이퍼 기판을 내재화하고, 8인치 웨이퍼로 전환하는 기업이 구조적 경쟁 우위를 점하게 됩니다.

글로벌 선두 주자들은 누구인가?

이처럼 높은 진입장벽과 기술적 해자를 바탕으로, 글로벌 전력반도체 시장은 소수의 강력한 플레이어들이 주도하고 있습니다.

[현황] 현재 AI 데이터센터향 SiC 및 GaN 시장은 북미와 유럽의 전통적인 반도체 강자들이 시장을 선점하고 있습니다. 이들은 수직계열화와 대규모 투자를 통해 후발 주자와의 격차를 벌리는 중입니다.

[데이터 근거] 대표적인 선두 기업은 다음과 같습니다.
* 온세미(onsemi): SiC 기판 성장부터 최종 모듈 패키징까지, 전 공정을 완전히 내재화하여 공급망을 통제하고 있습니다 ^[14].
* ST마이크로일렉트로닉스(STMicroelectronics): 강력한 수직계열화 역량을 바탕으로 북미 시장 등에서 주요 고객들과 장기 공급 계약을 체결하며 안정적인 성장을 구가하고 있습니다 ^[16].
* 인피니언(Infineon): 2024년 8월, 세계 최대 규모의 200mm SiC 전력반도체 팹을 말레이시아에 가동하며 생산 능력에서 우위를 점하려 하고 있습니다 ^[15].
* 울프스피드(Wolfspeed): SiC 분야의 선구적인 기업으로, 세계 최대 200mm SiC 팹을 앞세워 시장을 주도하고 있습니다. 다만 최근 재무적 압박을 겪기도 했습니다 ^[14][19].
* 나비타스(Navitas): GaN 분야의 강자로, 엔비디아(NVIDIA)와 차세대 800V 데이터센터 개발에 협력하며 AI 시장을 직접 공략하고 있습니다 ^[7][20].

아쉽게도, 제공된 자료 내에서는 국내 관련 기업들(DB하이텍, SK실트론 등)의 구체적인 사업 실체나 이익 기여도를 확인할 수 있는 데이터는 아직 부족한 상황입니다. 투자를 고려할 때, 글로벌 선두 기업들의 움직임을 먼저 파악하는 것이 중요한 이유입니다.

한 줄 정리: 온세미, ST마이크로, 인피니언 등 수직계열화와 200mm 전환에 성공한 소수의 글로벌 기업들이 시장을 과점하고 있습니다.

결론: 구조적 변화의 초입, 옥석을 가릴 시간

지금까지 우리는 AI라는 거대한 흐름이 어떻게 전력반도체라는 기간 산업의 지형을 근본적으로 바꾸고 있는지 살펴보았습니다. 이는 일시적인 테마가 아닌, 기술적 필요에 의해 발생하는 구조적인 변화입니다.

정리하자면, AI 데이터센터의 전력 비효율 문제를 해결하기 위해 (1) 800V HVDC 아키텍처로의 전환이 일어나고 있으며, 이는 (2) 기존 실리콘 반도체의 한계를 넘어 SiC와 GaN이라는 신소재 반도체의 수요를 폭발시키고 있습니다. 이 수요는 변동성이 큰 전기차 시장과 달리, 거대 기술 기업들의 장기 투자에 기반한 (3) 안정적이고 비순환적인 성장 동력을 제공합니다. 마지막으로 이 시장의 승자는 (4) 웨이퍼 기판 내재화와 200mm 대구경 전환을 통해 원가와 공급망을 장악한 소수의 글로벌 기업이 될 가능성이 높습니다.

물론, 모든 투자에는 리스크가 따릅니다. 향후 산화갈륨(Ga₂O₃)이나 다이아몬드 기판과 같은 차세대 소재가 등장하거나 ^[42][43], GPU 패키지 내부에 전압 변환 기능을 직접 내장하는 파괴적 기술이 상용화될 경우 ^[45] 시장 판도는 또 한 번 바뀔 수 있습니다.

따라서 투자자는 ‘AI 시대의 수혜주’라는 막연한 기대감보다는, 오늘 분석한 것처럼 ‘왜 이런 변화가 필요한지’, ‘어떤 기술적, 경제적 해자를 가진 기업이 살아남을지’ 그 구조를 이해하고 자신만의 판단 기준을 세우는 것이 무엇보다 중요합니다. 변화의 흐름을 읽는 눈, 바로 그곳에 기회가 숨어있을 것입니다.
